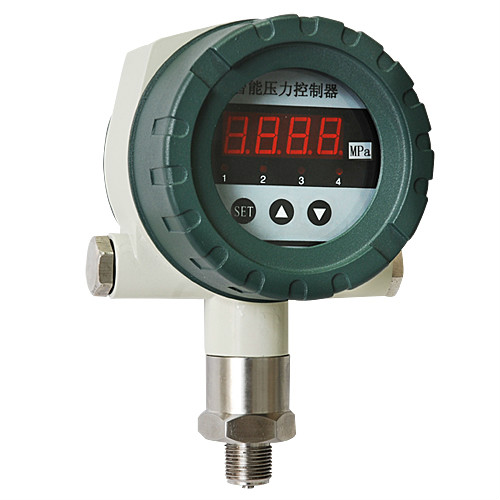

智能壓力開關
適用領域：
廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。
產品特點：
- 1、多路開關量，模擬信號可選；
- 2、開關點調節無死區，可在量程范圍內任意設定；
- 3、延滯切換輸出時間可自行設定；
- 4、調校及現場設置操作方便靈活。
智能壓力開關是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，通過高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和四路開關量外加485通訊。
智能壓力開關安裝方便，操作簡單，調試容易靈活，安全可靠，可以替代大部分使用機械壓力開關的場合。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。
|
工作參數 |
（智能壓力開關）儀表類型 |
||
|
YX18-X |
YX18-B |
YX18-F |
|
|
連接方式 |
G1/4（可訂制） |
M20*1.5（可訂制） |
M20*1.5（可訂制） |
|
輸出功能 |
兩路開關量＋一路模擬量 |
兩路開關量＋一路模擬量 |
四路開關量＋一路模擬量 |
|
電源電壓 |
外電源：24VDC±15% |
外電源：24VDC±15%，紋波≤±5%； 220VAC±15%（可選） |
|
|
觸點容量 |
DC 24V—1.2A(阻性) |
DC 24V—1A(阻性)；AC 250V—3A(阻性) |
|
|
控制精度 |
≤±0.5%FS |
||
|
控制范圍 |
-0.1～0～0.003～60MPa |
||
|
過載能力 |
150% |
||
|
開關次數 |
1×107 |
||
|
防護等級 |
IP65 |
||
|
使用條件 |
介質溫度：-30℃～85℃；環境溫度：-20℃～70℃； 相對濕度：5～85%；存儲溫度：-40℃～85℃ |
||
|
（智能壓力開關）型 號 |
（智能壓力開關）說 明 |
||||||
|
BL-YX18- |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
X |
|
|
|
|
|
小巧型 |
|
B |
標準型 |
||||||
|
F |
防爆型 |
||||||
|
測量范圍 |
*** |
請參考【基本參數】表格中參數→控制范圍 |
|||||
|
輸出類型 |
** |
請參考【基本參數】表格中參數→輸出功能 |
|||||
|
供電形式 |
D |
DC 24V |
|||||
|
A |
AC 220V |
||||||
|
連接方式 |
1 |
|
螺紋連接M20×1.5 |
||||
|
2 |
螺紋連接M27×2（需訂制） |
||||||
|
3 |
螺紋連接G1/2 |
||||||
|
4 |
法蘭連接（需訂制） |
||||||
|
防爆等級 |
N |
不防爆 |
|||||
|
E |
Exia II CT5（Exd II BT5） |
||||||
