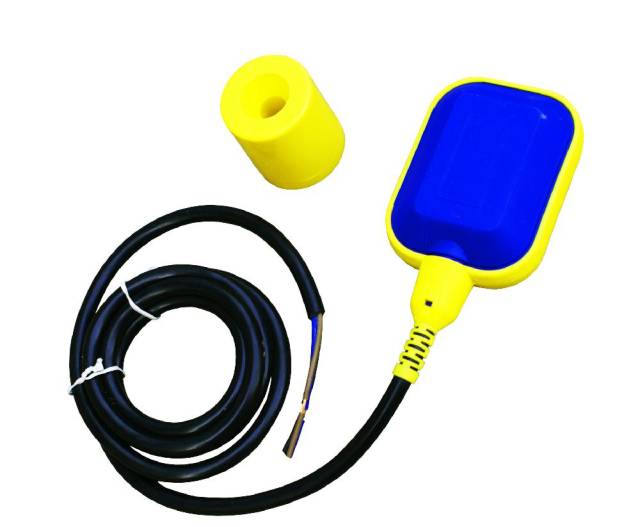

恒壓供水系統中，液位開關應用是很廣泛的。液位開關，是用來控制液位高度的開關。從形式上主要分為接觸式和非接觸式的。非接觸式的有電容式液位開關；接觸式的有如：電纜浮球液位開關，射頻導納液位開關，光電液位開關等等。今天比利科技就和您聊聊電纜式浮球開關工作原理。

電纜浮球開關的工作原理

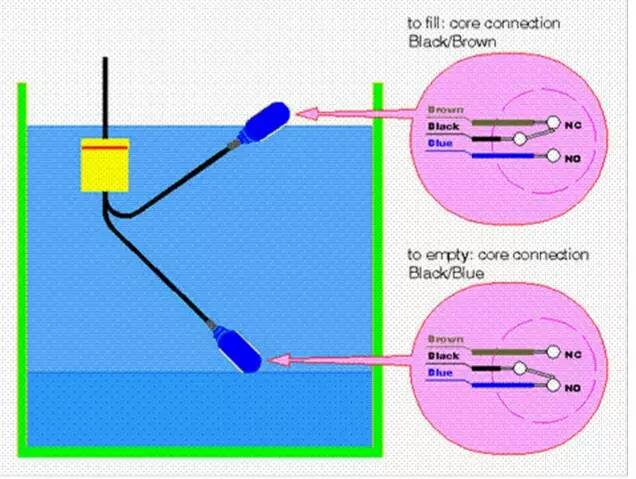

電纜浮球開關是利用微動開關或水銀開關做接點零件，當電纜開關以重錘為原點一定角度時（通常微動開關上揚角度為28°±2，水銀開關上揚角度為10°±2），開關就會接通或者斷開。

電纜浮球開關的控制與接線

在供水系統中，電纜浮球開關與水泵控制器配合使用，可以啟動防止水泵干抽、水箱溢流的功能。

電纜式浮球開關一般為3線制。

使用棕色和黑色線：浮球在下液位時，接點是斷開狀態。浮球在上液位時，接點是接通狀態。

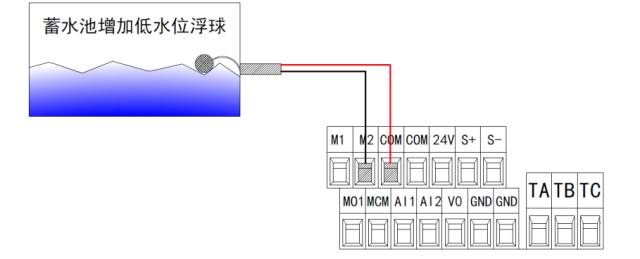

當我們使水泵控制器時，可以將浮球開關的棕色線與黑色分別接到M2與COM端子上。當蓄水池滿水后，可以自動停止水泵控制器。當蓄水池沒水時，又會自動啟動水泵控制器。

電纜浮球開關的應用特點

1.電纜采用特殊材料，耐酸堿，抗腐蝕能力強。
2.結構簡單，可靠性高。根據液位的高低，電纜式浮球開關輸出可靠的“通”、“斷”的開關控制信號，接到水泵控制器上，水泵控制器可以自動啟停。
3.安裝調試簡便。可上下移動定位重塊，即可隨意調節液面控制范圍。
